河南郑州供电局三相不平衡治理案例

2018/5/12
您现在所的位置: 三相不平衡 > 河南郑州供电局三相不平衡治理案例

河南郑州一供电局的供电系统发生了比较严重的三相不平衡现象,通过我们华坤的官网:上海华坤电器有限公司 http://shhuakun.cn 上的联系方式,找到了我们。我们当天就派出了我们优秀的技术团队,赶往郑州。在对事故现场进行了细致的诊断后,给出了具体的解决方案。

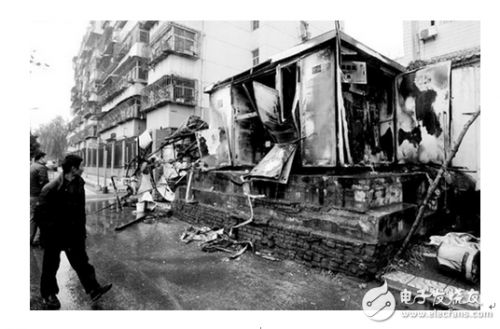

三相不平衡事故现场

事故检测出是由于各相负载分布不均、单相负载用电的不同时性、以及单相大功率负载接入导致的三相不平衡现象。从而导致了用电线路及相关连变压器的铜损,增加了变压器的铁损,严重影响了相关变压器的运行安全。

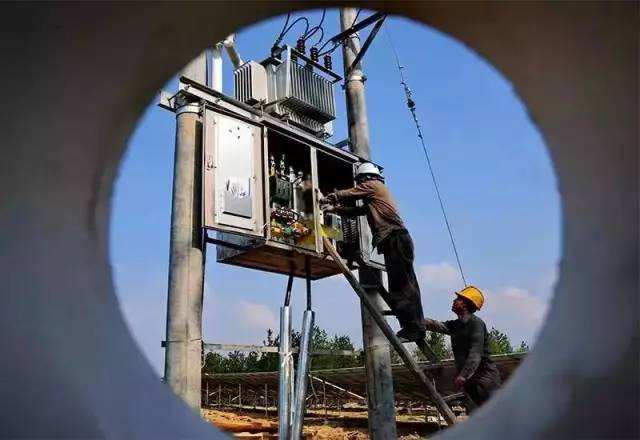

华坤技术员事故现场检测中

我们华坤公司给出的解决方案是:在对现场情况的细致勘察后,针对事故发生的直接原因,我们给出了针对性的解决方案,通过对公司三相不平衡装置的改良和添加相对应的功能元器件,对导致事故发生的大部分原因给于了一对一的解决。

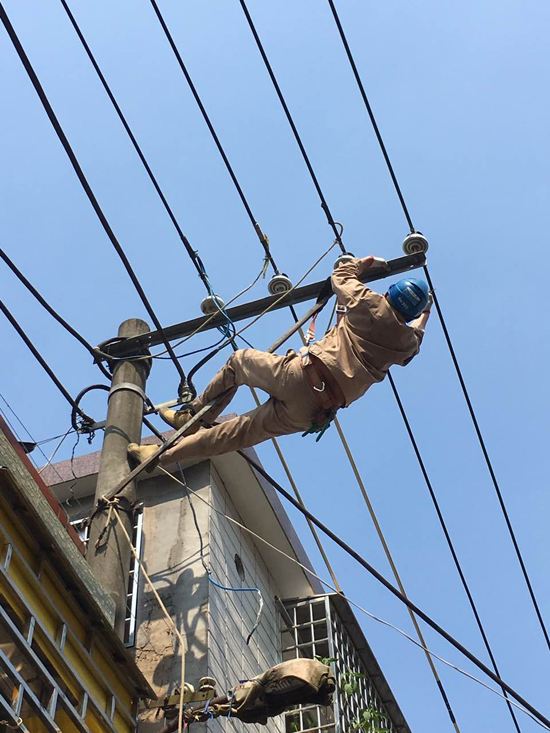

我们的技术员在事故现场安装三相不平衡治理装置

我们的施工人员在将我们的调节装置安装在三相不平衡易发生的地方,当时就解决了该地段三相不平衡现象的发生。

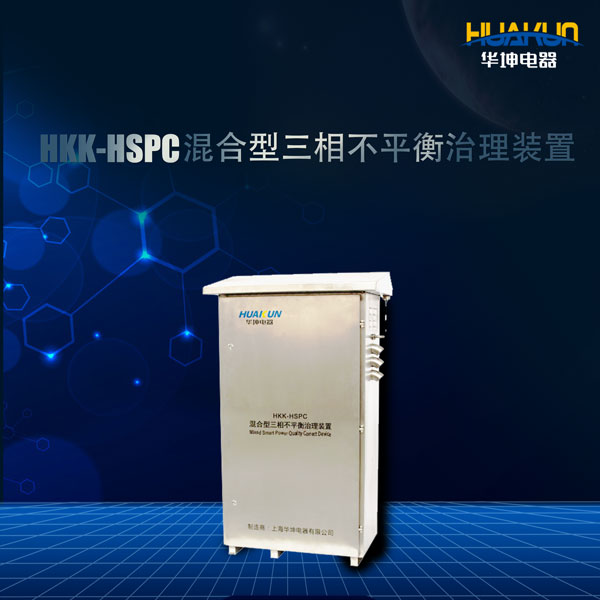

华坤三相不平衡治理装置

下面就来普及下三相不平衡现象的治理原理:

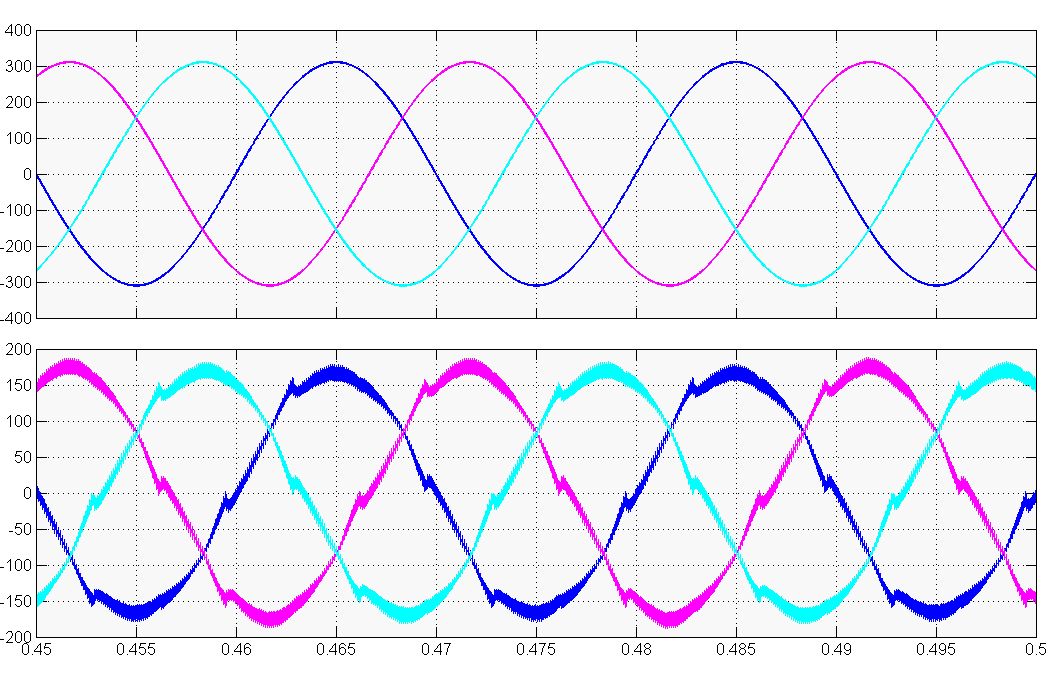

 三相不平衡电压表现图

三相平衡原理图

通常情况下,发生三相不平衡现象后,最有效最安全的解决方案有三种:三相不平衡智能调节器、三相不平衡补偿原理、电网电压支撑原理。

1、三相不平衡智能调节器(Smart Three-phase Unbalanced Regulator,简称STUR)是一种用于


动态治理配网三相不平衡、补偿无功的电力电子装置,它能够根据配网用户由于不同时间段或不同


负荷导致的配网三相不平衡电流,利用控制算法分离出不平衡电流的正负零序及无功,通过触发功


率器件IGBT,使逆变器发出与之相反的抵消电流,达到消除不平衡及补偿无功的作用。

2、三相不平衡补偿原理:DSP控制器实时检测负载电流,计算分析负载电流并判断系统是否处于不平衡


状态,采用控制算法分离出不平衡电流的正序分量、负序分量和零序分量,然后控制器实时驱动


IGBT,STUR发出与负序分量和零序分量反向的电流,最后电网侧电流达到三相平衡状态。

3、电网电压支撑原理:DSP控制器实时检测补偿点电压数据,并判断补偿点电压是否超过设定值;超过


电压上限(Umax)时,此装置输出感性电流,补偿点电压降低;当低于电压下限(Umin)时,此装置输


出容性电流,补偿点电压提升;最终使各相电压稳定在正常范围内。
