400V低压配电系统三相不平衡治理方案简介

2018/5/14
您现在所的位置: 三相不平衡 > 400V低压配电系统三相不平衡治理方案简介

400V及其以下的低压配电系统在运行中常常会出现很严重的三相不平衡现象,这是由于:

1、400V及其以下的低压配电系统用户几乎都是单相负载,且用电具有不同时性,因此配变系统极易出现三相不平衡,不平衡度严重超标的现象。

2、电压合格率低:

400V低压配电系统供电半径长,由于三相不平衡,用电高低时段的影响,容易导致电压超过限值(-7%-+10%)。

备注:A类为35KV变电站10KV母线电压:B类为35KV变电站母线电压;C类为10KV专线用户电压:D类为380/220V用户

针对以上现象,华坤电力给出的解决方案如下:

1、用混合型三相不平衡治理装置,对出现三相不平衡的地方进行三相不平衡补偿功能及容感性-1/1无功补偿功能,根本解决三相不平衡现象;

2、通过运用电压补偿功能,稳定三相电压;

3、解决变压器单相过载问题;

4、配电线路的无功补偿。

三相不平衡治理的具体操作流程如下:

1、对产生三相不平衡现象的系统,采取实时补偿:

   实时补偿,响应时间小于15毫秒,NADSPC为有源型补偿装置,是采用现代电力电子器件IGBT构成电流源型装置,从机理上避免了由传统电容元器件带来的谐振现象,更稳定、安全。不产生谐波,不造成二次电网污染双向分相电压补偿,提升电压质量。

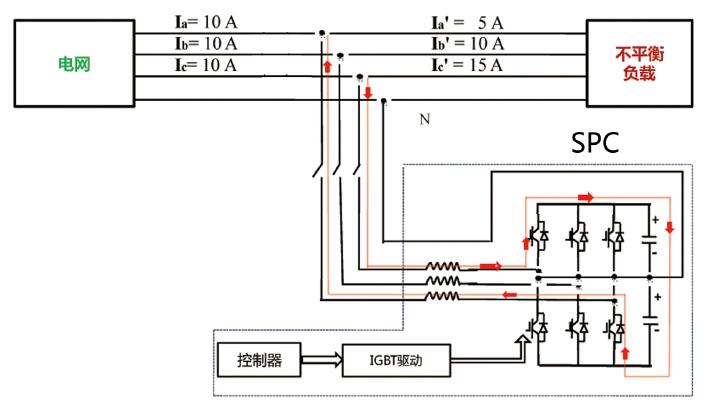

三相不平衡补偿原理

2、用SPC装置解决电流三相不平衡及无功现象:

   HS SPC开启后,通过外接电流互感器(CT)实时检测系统电流,并将系统电流信息发送给内音随制器进行处理分析,以判断系统是否处于不平衡状态,同时计算出达到平衡状态时各相所需转换的电流值,然后将信号发送给内部IGBT并驱动其动作,将不平衡电流从电流大的相转移到电流小的相,最后达到三相平衡状态。

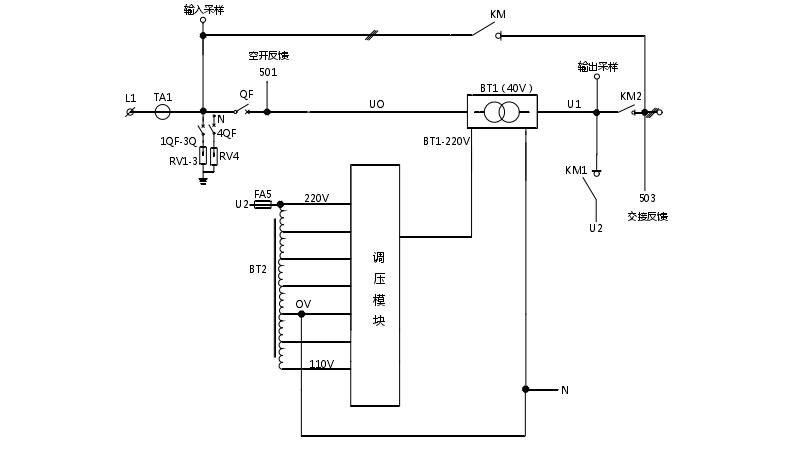

三相不平衡电压补偿原理图

3、运用低压线路调压器LVR,解决配电线路末端电压低的现象:

   HS LVR设备相线串接在低压末端线路中,实时检测设备的输入电压Ui(即线路抬升前电压)与输出电压Uo。当输入电压Ui过低时,压补偿模块根据实际输入电压的数值投入相应的抬升电压,使输出电压Uo满足负载正常工作,从而给用电端合格的电压,解决低电压问题。

4、三相不平衡治理装置的安装方式:

   SPC安装位置主要选取在配电台区配电变压器的低压侧,即介于变压器与用户负荷之间,安装方式支持H杆和F杆。

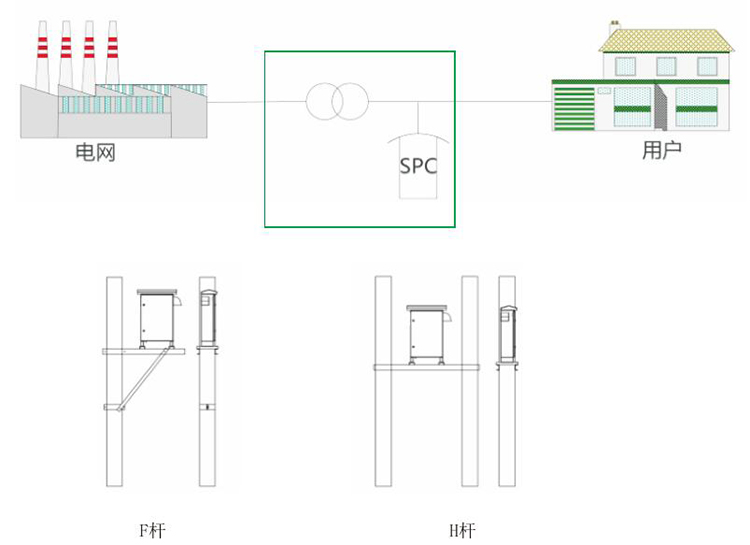

三相不平衡治理装置安装简图

以上的操作流程,掌控好了细节的话,通常情况下三相不平衡的现象都会得到根本的解决。
