三相不平衡度的五种计算方法

2018-07-26 15:13:00
您现在所的位置: 三相不平衡 > 三相不平衡度的五种计算方法

    定义的三相不平衡度需要知道三相相电压的大小和相位,运算相对来说比较复杂。此外,在三相三线制系统中,相电压不方便测量,在电机试验电参数测量很多是属于这种情况,也可以参考其它相关的标准。本文主要是讲解相关标准对三相不平衡度的计算方法。


(1)三相不平衡度的国标计算方法

    三相电压不平衡度包括三相电压零序不平衡度和三相电压负序不平衡度,也就是零序分量与正序分量的比值及负序分量与正序分量的比值。用εu0表示三相电压零序不平衡度,εu2表示三相电压负序不平衡度,U0、U1、U2分别表示三相电压的零序分量、正序分量和负序分量,那么计算方法如下图所示:

计算方法


(2)三相不平衡度的国标简化计算方法

    在三相三线制系统中,没有零序分量。对于没有零序分量的三相系统,用ε2表示三相负序不平衡度,a、b、c分别表示三相电压或电流的基波分量的有效值,三相不平衡度的简化计算方法如下图所示:

简化计算方法



(3)三相不平衡度的IEEE std 936-1987计算方法

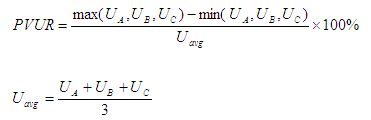

    IEEE std 936-1987定义的电压不平衡度为相电压不平衡率(PVUR),PVUR等于三相相电压中的最大方均根电压与最小方均根电压的差值与平均相电压方均根值的比值。用UA、UB、UC分别为三相相电压的有效值,不是基波分量有效值,但在电网中,电压的有效值与基波分量有效值非常接近,实际运算也可以用基波有效值替代。计算方法如下图所示:

计算方法


(4)三相不平衡度的IEEE std 112-1991计算方法

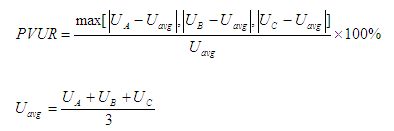

    IEEE std 112-1991定义的电压不平衡度为相电压不平衡率PVUR,PVUR等于三相相电压方均根值与三相相电压方均根值的平均值之差的最大值与三相相电压方均根值的平均值的比值。计算方法如下图所示:

计算方法

(5)三相不平衡度的国际大电网委员会GIGRE计算方法

    国际大电网委员会定义的电压不平衡度为线电压不平衡率LVUR,其计算式与国标简化计算方法相同如下图所示:

计算方法

以上所述就是关于三相不平衡度的五种计算方法,有需要的朋友可以好好理解一下,有疑问的话可以咨询我们。
