三相不平衡的四大影响

2018-12-17 11:21:00
您现在所的位置: 三相不平衡 > 三相不平衡的四大影响

三相不平衡的影响主要有以下四点:

1.对配电变压器的影响

1、三相负荷不平衡将增加变压器的损耗:变压器的损耗包括空载损耗和负荷损耗。正常情况下变压器运行电压基本不变,即空载损耗是一个恒量。而负荷损耗则随变压器运行负荷的变化而变化,且与负荷电流的平方成正比。当三相负荷不平衡运行时,变压器的负荷损耗可看成三只单相变压器的负荷损耗之和。


2、还有可能造成烧毁变压器的严重后果:上述不平衡时重负荷相电流过大(增为3倍),超载过多,可能造成绕组和变压器油的过热。绕组过热,绝缘老化加快;变压器油过热,引起油质劣化,迅速降低变压器的绝缘性能,减少变压器寿命(温度每升高8℃,使用年限将减少一半),甚至烧毁绕组。


3、会造成变压器零序电流过大,局部金属件温升增高: 在三相负荷不平衡运行下的变压器,必然会产生零序电流,而变压器内部零序电流的存在,会在铁芯中产生零序磁通,这些零序磁通就会在变压器的油箱壁或其他金属构件中构成回路。但配电变压器设计时不考虑这些金属构件为导磁部件,则由此引起的磁滞和涡流损耗使这些部件发热,致使变压器局部金属件温度异常升高,严重时将导致变压器运行事故。


2.对高压线路的影响

    增加高压线路损耗:低压侧三相负荷平衡时,会增加高压线路跳闸次数、降低开关设备使用寿命:我们知道高压线路过流故障占相当比例,其原因是电流过大。低压电网三相不平衡可能引起高压某相电流过大,从而引起高压线路过流跳闸停电,引发大面积停电事故,同时变电站的开关设备频繁跳闸将降低使用寿命。


3.对配电屏和低压线路的影响

    三相不平衡可能造成烧断线路、烧毁开关设备的严重后果:上述不平衡时重负荷相电流过大(增为3倍),超载过多。由于发热量Q=0.24I2Rt,电流增为3倍,则发热量增为9倍,可能造成该相导线温度直线上升,以致烧断。且由于中性线导线截面一般应是相线截面的50%,但在选择时,有的往往偏小,加上接头质量不好,使导线电阻增大。中性线烧断的几率更高。 同理在配电屏上,造成开关重负荷相烧坏、接触器重负荷相烧坏,因而整机损坏等严重后果。


4.对用户的影响

    三相不平衡,一相或两相畸重,必将增大线路中的电压降,降低电能质量,影响用户的电器使用。 变压器烧毁、线路烧断、开关设备烧坏,影响用户供电,轻则带来不便,重则造成较大的经济损失,如停电造成养殖的动植物死亡,或不能按合同供货被惩罚等。中性线烧断还可能造成用户大量低压电器被烧毁的事故。

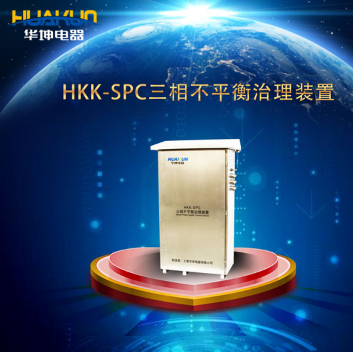

三相不平衡治理装置
