电力系统中的三相不平衡

2018-09-11 09:33:00
您现在所的位置: 三相不平衡 > 电力系统中的三相不平衡

    电力系统的三相不平衡是由于三相负载不平衡以及系统元件参数的不对称所致。在研究不对称的三相电力系统时,广泛使用对称分量法,即将任何一组不对称的三相相量中电压或电流分解成相序各不相同的三相对称的三相相量。三相电源电压畸变不对称时,对于三相四线制电路,电压中除含有谐波分量外,还含有正序、负序、零序分量。对于三相三线制电路,只含有正、负序分量。


    电力系统三相不平衡可以分为事故性不平衡和正常性不平衡两大类。事故性不平衡由系统中各种非对称性故障引起,比如单相接地短路、两相接地短路或两相相间短路等。而电力系统正常运行时,供电环节的不平衡或用电环节的不平衡都将导致电力系统的三相不平衡。


(1)电力系统在正常的运行方式下,电量的负序分量均方根之与正序分量均方根值之比如下所示:

电量均方根值之比

注:U1为三相电压正序分量的均方根值,U2为三相电压负序分量的均方根值。


(2)电网电压支撑原理:

    DSP控制器实时检测补偿点电压数据,并判断补偿点电压是否超过设定值。超过电压上限(Umax)时,此装置输出感性电流,补偿点电压降低,当低于电压下限(Umin)时,此装置输出容性电流,补偿点电压提升,最终使各相电压稳定在正常范围内。原理示意图如下所示:

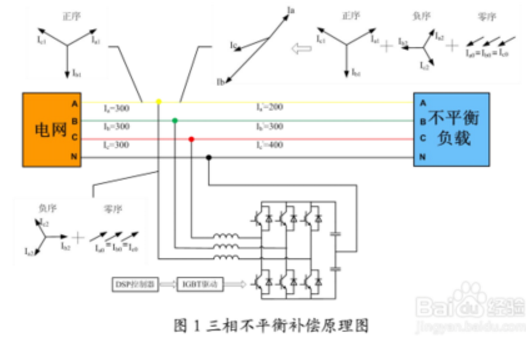

三相不平衡补偿原理图


三相不平衡补偿原理图
