混合型三相不平衡治理装置,是由电力电子技术的SPC模块及智能电容器技术的跨相补偿模块融合而成的,实现了大容量的动态优化电能质量,在装置调节能力范围内,可以稳定的实现三相电流不平衡调节,无功补偿,3、6、9次谐波的滤除,其具有功耗低、噪音小、响应快、可靠性高等特点。主要是针对无功含量更高的负载用户而设计打造。

    目前基于电力电子技术的SPC和基于智能电客器技术的相补偿模块都可以实现三相不平衡的调节,跨相补偿模块成本低、功耗小、体积小,但是受系统慼性无功功率限制,调节效果一般,响应速度较慢而且是阶梯补SPC毫秒级响应速度,不平衡调节效果不错,且连续输岀,但是造价相对高,功耗要大一些。SPD将两者结合,统一制,充分发挥两者的长处。

混合型三相不平衡治理装置具有的特点：

1.功能很强大：具有三相不平衡补偿功能,无功补偿,电压补偿功能3、6、9谐波滤除,可以支持远程数据传输。

2.具有多重保护,能够适应各种恶劣环境：

    其具备多重保护功能，过压保护、欠压保护、过流保护、过温保护、谮振保护、短路保护等。柜体具备低压防雷、漏电保护,防护等级IP44。

3.统一控制补偿效果优异

    模块由SPC中的UPS统一控制,SPC模块的响应时间小于15毫秒,SPSM踣相补偿模块最小动作间隔1秒,两者搭配使用,仍然能够实现动态不平衡调节及无功补偿,实现功率因数0.95,不平衡度10%的补偿效果。

4.功耗低、体积小

    采用的是有源技术和无源技术相结合有效的控制设备自身功耗整机效率98%以上,紧凑的结构设计,使得装置体积更小安装灵活方便。

5.全控型设备,免维护,节省人力成本

    采用先进的电力电子技术、同步开关技术及数据处理技术,动态检测电网系统中的各相电流,无功变化实时计算并发岀控制命令,跨相补偿模块迅速动作,同时SPC电力电子模块动态调整整体输岀,三相电流迅速平衡,并补偿各相的无功功率,全自动工作,无需人为操作。

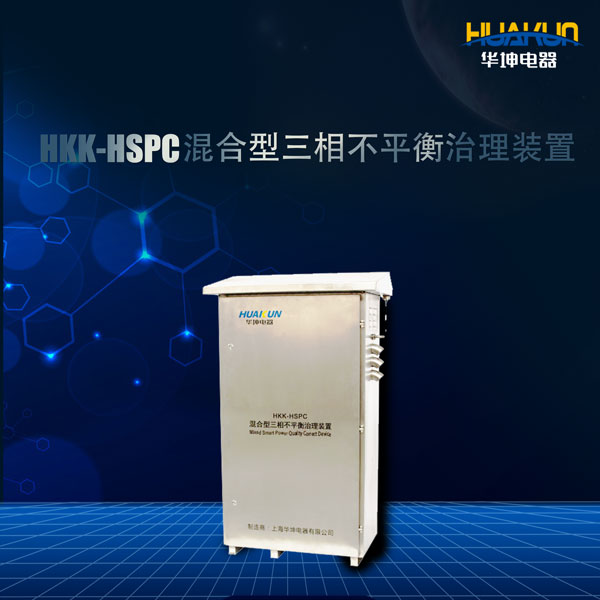

混合型三相不平衡治理装置

    三相不平衡治理装置的工作原理：首先进行采样数据分析通过通讯,并控制由三角形接法和星型接法SPSM构成的电容组在相间或枏零间投入电容,构成不对称的补偿导纳网络,对基础量的不平衡有功电流进行调节,同时进行无功补偿再由SPC时剩余的变化量进行动态调补实现对三相电流负荷不平衡的快速稳定调节及合理的无功补偿。
