使用平衡装置解决三相不平衡的问题

2018-06-10 09:31:00
您现在所的位置: 三相不平衡 > 使用平衡装置解决三相不平衡的问题

使用平衡装置解决三相不平衡的问题:

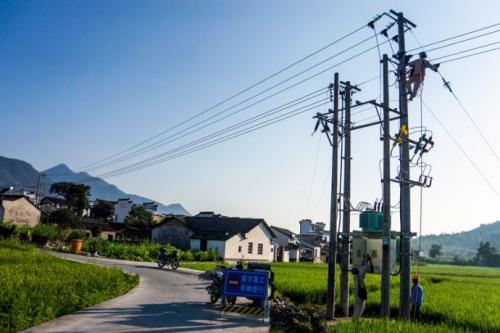

一、在低压三相四线制的城市居民和农网供电系统中

    由于用电户多为单相负荷或单相和三相负荷混用,并且负荷大小不同和用电时间的不同。所以,电网中三相不平衡电流是客观存在的,并且这种用电不平衡状况无规律性,也无法事先预知。导致了低压供电系统三相负载的长期性不平衡。


二、不对称负荷引起的电网电压三相不平衡可以采取的解决办法

1、将不对称负荷分散接在不同的供电点,以减少集中连接造成不平衡度严重超标的问题。

2、使用交叉换相等办法使不对称负荷合理分配到各相,尽量使其平衡化。

3、加大负荷接入点的短路容量,如改变网络或提高供电电压级别提高系统承受不平衡负荷的能力。

4、装设功率平衡无功补偿装置。


根据试验之后的技术和经济比较后确定实施装设功率平衡无功补偿装置能有效的解决三相不平衡问题。



三、功率平衡无功补偿装置原理

    功率平衡无功补偿装置通过检测三相电流和三相电压进行综合计算,控制电容器的投入方式和数量,达到补偿和三相功率平衡的目的。其利用了在相间跨接电容器可以相间转移有功电流的原理.通过在各相与相之间及各相与零线之间接入不同数量电容器的方法,不但可以使各相的无功电流均获得良好的补偿,还可以将三相不平衡有功电流调整至平衡。

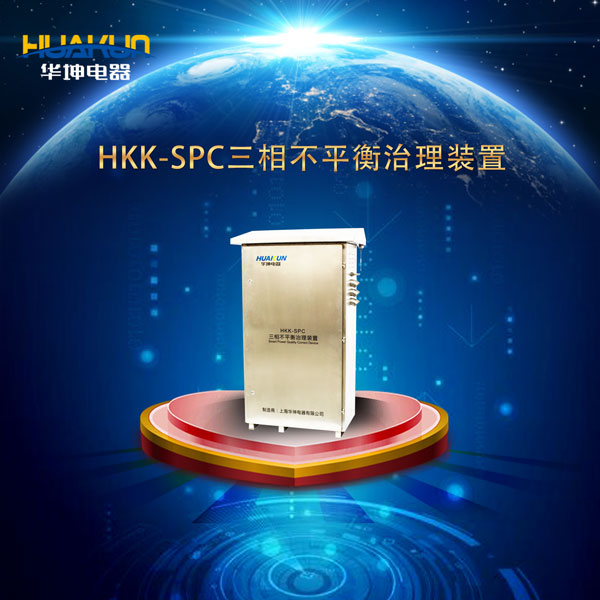

    三相不平衡治理装置通过外接电流互感器实时监测系统三相电流,把监测到的系统电流信息发送到内部控制器,由内部控制器去判断系统是否处于不平衡的状态。确认出现不不平衡时,计算各相达到平衡所需转换电流值,然后发送信号到内部IGBT,驱动其动作,把不平衡电流从电流大的相转移到电流小的相,使三相达到平衡。
