电网三相不平衡现象的产生原因

2018-06-04 09:28:00
您现在所的位置: 三相不平衡 > 电网三相不平衡现象的产生原因

    在电网中,我们通常说的三相电压不平衡度是指三相系统中三相电压的不平衡程度,用电压或电流负序分量与正序分量的均方根百分比表示。在电能质量测试的时候,我们不但可以通过矢量图来观察三相上的电压、电流值得大小,还能评估三相不平衡度。就如下图的三脚架,只有控制好了每一个支架的长度,才能够保持好平衡。


我国目前执行的GB/T 15543—2008《三相电压允许不平衡度》规定电网正常运行时,负序电压不平衡不超过2%,短时不超过4%。接于公共连接点的每个用户引起该点负序电压不平衡度允许值一般为1.3%,短时不超过2.6%。这样电能实际的情况就可以在具体测试项目上直观的体现。


这里就存在我们需要监控的测试项目:正序电压、电流,负序电压、电流,零序电压、电流,以及电压电流负序不平衡度,电压电流另需不平衡度。尤其是在电机的三相不平衡所表现出来的害处是最明显的。效果图如图3所示

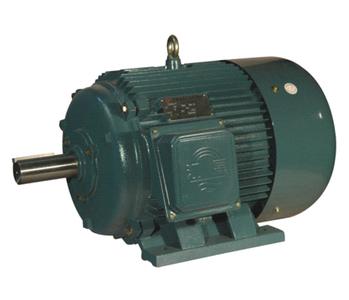

    在电机负载较多的电路中,三相电机输入电压信号,须满足一定的平衡度,如果三相不平衡,则可能会引起继电保护误动、电机附加振动力矩和发热、电机转速不均匀、电控制设备紊乱、零线电流过大等现象,严重会造成电机损坏。电动机处于过载运行状态,尤其是起动时,电动机定、转子电流增大发热。时间略长,极易出现绕组电流不平衡现象。为此在三相四线制的低压网络运行中,应经常测量三相负荷并进行调整,使之平衡,这是降损节能的一项有效措施,对于输送距离比较远的配电线路来说,效果非常不错。


    三相不平衡是电能质量的一个重要指标,虽然影响电力系统的因素有很多,但正常性不平衡的情况原因大多是因为三相元件、线路参数或负荷不对称。由于三相负荷的因素是不一定的,所以供电点的三相电压和电流极易出现不平衡的现象,损耗线路。不仅如此,其对供电点上的电动机也会造成不利影响,危害电动机的正常运行。因此,如果三相不平衡超过了配电网可以承受的范围,那么整体电力系统的安全运行就会受到影响。
